3.B - Construction de base
de la section d'un tétraèdre

  [Retour à la page 3]

[1 - Introduction du cercle inscrit] [2 - Troncature du cube] [4 - Segments dans l'espace]
[5 - Tiroirs d'une commode] [6 - Cube opaque en rotation]

[Introduction à la géométrie logique] [Les macros logiques] [Galerie]
[Les Incidences d'Alice] [Constructions spécifiques] [Retour Alice] [Menu général]





Rappel de la figure de départ

Il s'agit de la construction d'une section d'un tétraèdre - base ABC, sommet S - par le plan passant par 3 points I, J, K des faces latérales, respectivement SAB, SBC et SCA. La construction a été effectuée avec les points I, J, K de base.

Plusieurs méthodes sont possibles, celle présentée ici repose sur le principe de projection de la section sur l'une des faces à couper.

La trace du plan sur la face "du fond"

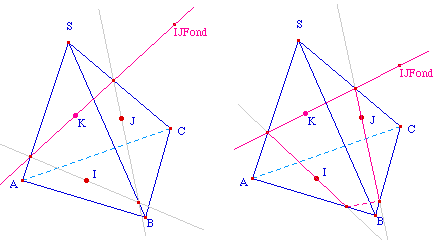

On projette deux points de la section selon l'arête commune aux face contenant ces deux points : ici on projette donc I et J sur le plan (SCA) selon l'arête (SB). La droite passant par les deux points obtenus est donc la projection de la droite (IJ) sur le plan (SCA) selon la direction (SB). Cette droite coupe la droite (IJ) en un point IJFond qui est l'intersection de la droite (IJ) avec le plan (SCA).

Comme ce point IJFond appartient au plan (IJK), la droite passant par lui et K aussi. Donc la droite (IJFond K) est la trace de la section dans le plan (SCA). Cette droite peut couper la face SCA de trois façons différentes, puisqu'elle elle coupe 2 arêtes parmi trois.



La construction effective de la figure



On traite seccessivement chacun de ces trois cas, ce qui est trés rapide.

Remarquons toutefois qu'un cas peut avoir deux sous cas, selon les intersections des droites en jeu sur les arêtes, comme l'illustration ci-dessous. En pratique, sur un tétraèdre, une section ne peut être qu'un triangle ou un quatrilatère.
